Una placa base reúne conexiones de alimentación, botones, USB, audio, ventilación e iluminación. Esta guía explica las más habituales y qué conviene comprobar antes de enchufar cada cable. El manual de tu modelo identifica su posición y sus límites.
En corto. Identifica el cabezal, el cable y la orientación en el manual. No fuerces conexiones ni deduzcas la compatibilidad solo por su forma: hay cables parecidos que cumplen funciones distintas.
Qué es esto. Una explicación, no un análisis con nota. No tengo banco de pruebas para medir esto, así que no hay cifras propias ni puntuación: cada dato lleva su origen al lado.
Ficha técnica de los conectores de una placa base
Alimentación principal
ATX de 24 pines en muchas placas de sobremesa
Alimentación del procesador
8 pines (a veces 8+4) arriba a la izquierda
Panel frontal
Pines sueltos abajo a la derecha
USB de la caja
Cabezales de 9 o 19 pines, y USB-C aparte
Ventiladores
4 pines; con 3 también funciona
Audio frontal
Un cabezal con una posición tapada
RGB
Dos tipos incompatibles entre sí
Los de alimentación

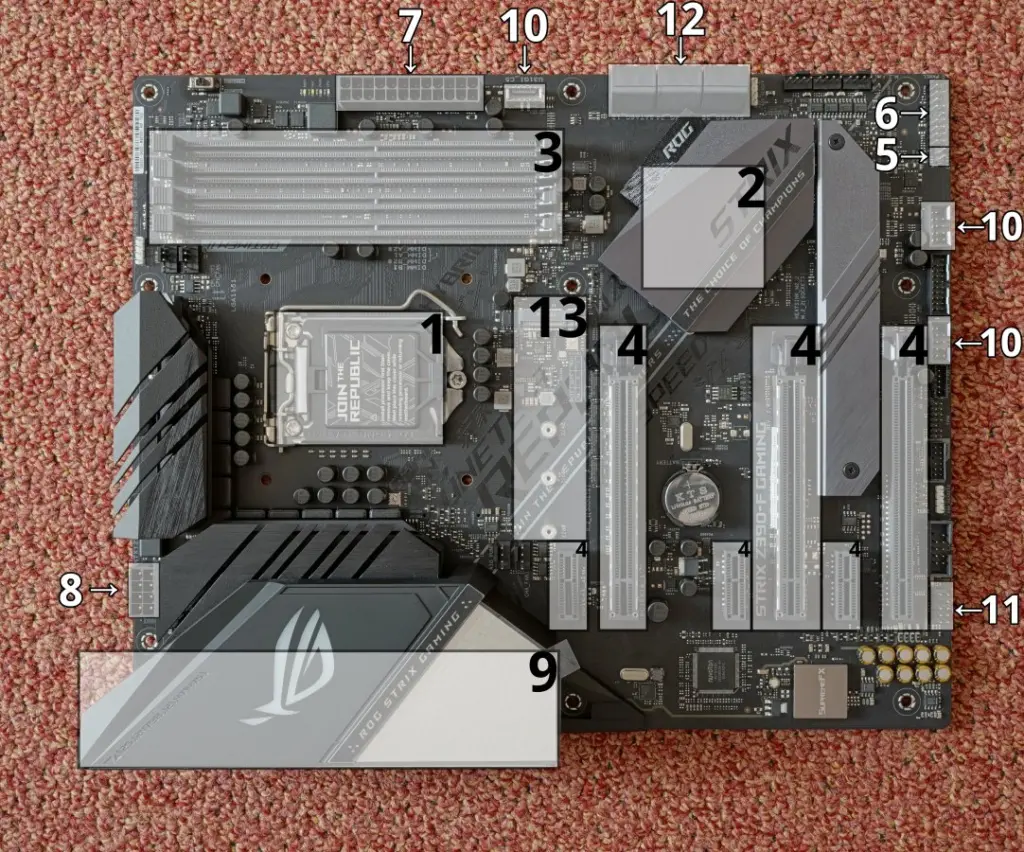

El conector grande de veinticuatro pines alimenta la placa entera y viene de la fuente. Solo hay uno, tiene una pestaña y no cabe del revés. El otro obligatorio es el del procesador, de ocho pines, arriba a la izquierda.
La alimentación del procesador merece una comprobación aparte: puede quedar escondida detrás del disipador. Si el equipo no arranca, verifica las conexiones indicadas en el manual antes de atribuirle una causa concreta.
El orden importa. Planifica el acceso a los conectores antes de instalar el disipador o cerrar la caja. Según el equipo, hacerlo después puede exigir desmontar piezas.
Los del panel frontal
Son ocho o diez pines sueltos en la esquina inferior derecha, sin carcasa común, que conectan el botón de encendido, el de reinicio y los dos ledes. Cada cable de la caja lleva su etiqueta minúscula.
Los interruptores PWR_SW y RESET_SW no tienen polaridad; los ledes sí. Eso no permite conectar cables a ciegas: localiza cada pareja de pines en el manual de tu modelo y no confundas este cabezal con otros de la placa.
Botones
- Encendido y reinicio.
- Sin polaridad: van como quieran.
- Comprueba la posición de PWR_SW en el esquema del manual.
- No pruebes pines al azar: identifica primero el cabezal correcto.
Ledes
- Encendido y actividad de disco.
- Con polaridad: el positivo va marcado.
- Al revés no encienden, y ya está.
- Conecta cada led a los pines identificados en el manual.
Los cabezales de la caja

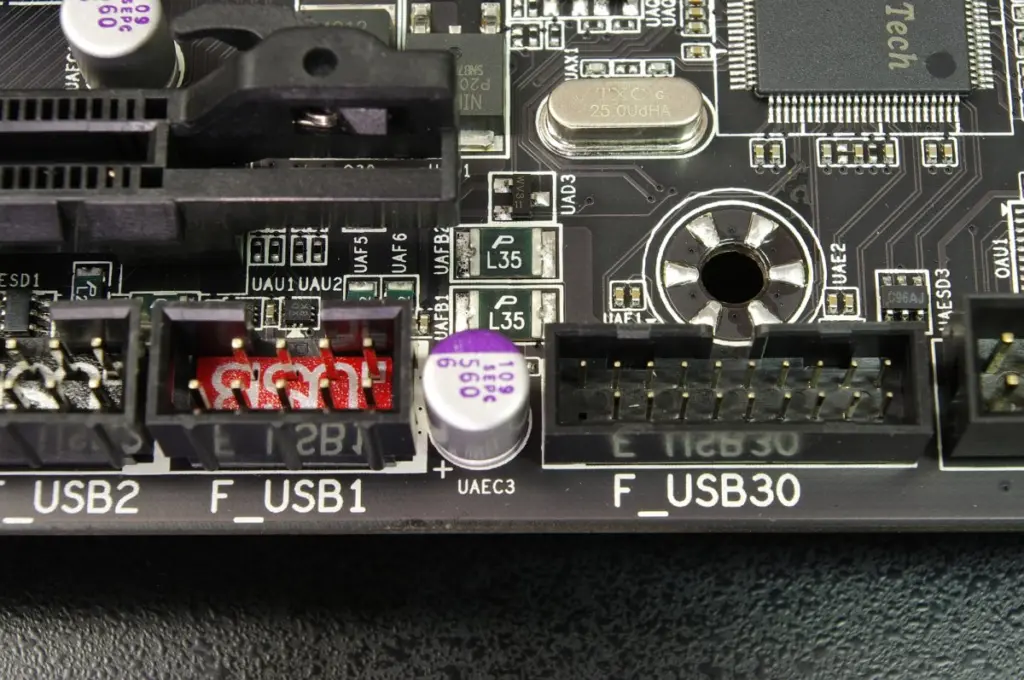

El USB de la caja llega en uno o dos cabezales de nueve pines, con una posición tapada para que no entre del revés. El USB-C frontal usa un conector distinto, más pequeño y alargado, que solo está en placas relativamente recientes.
El audio frontal usa su propio cabezal, marcado en la placa y no intercambiable con el de USB por mucho que se le parezca.
- USB 2.0. Cabezal de 9 pines, con una posición tapada.
- USB 3.x. Cabezal azul de 19 pines, con pestaña lateral.
- USB-C frontal. Usa su propio cabezal. Antes de buscar un adaptador, comprueba qué conexión ofrece tu placa y qué cable lleva la caja.
- Audio. Nueve pines, parecido al USB 2.0 pero incompatible.
Los dos conectores RGB que no se pueden confundir
Hay dos y llevan tensiones distintas. El clásico es de cuatro pines a doce voltios y pinta toda la tira del mismo color. El direccionable es de tres pines a cinco voltios y permite controlar cada led por separado.
Conectar una tira de cinco voltios al cabezal de doce la destruye. Los conectores están hechos para no encajar entre sí, pero hay adaptadores en circulación y ahí es donde ocurren los accidentes.
- 12 V de cuatro pines: color único para toda la tira.
- 5 V de tres pines: cada led por separado, y la posición del medio va vacía.
- No conectes directamente una tira de 5 V a una salida de 12 V. Cualquier controlador intermedio debe ser compatible y estar documentado por su fabricante.
- Un ventilador de tres pines puede regularse por tensión si la placa admite modo DC; el cuarto pin de un cabezal PWM queda libre.
Preguntas frecuentes
¿Por qué no arranca si está todo conectado?
Una conexión de alimentación incompleta es una posibilidad, pero no la única. Revisa el cable ATX y el del procesador según el manual, junto con la memoria y los indicadores de diagnóstico de la placa.
¿Importa la orientación de los pines del panel frontal?
PWR_SW y RESET_SW no tienen polaridad; los ledes sí. Usa el esquema del manual para identificar los pines y la orientación. No conectes ni pruebes cables al azar.
¿Puedo conectar una tira RGB de 5 V al cabezal de 12 V?
No. La destruye. Los conectores están diseñados para no encajar entre sí, pero existen adaptadores y ahí es donde se producen los accidentes.
¿Sirve un ventilador de tres pines en un cabezal de cuatro?
Sí, un ventilador de tres pines puede conectarse a un cabezal de cuatro. La regulación depende de la placa: si admite control por tensión, selecciona DC o el modo indicado por el fabricante. No todos los cabezales se comportan igual.
Los nombres y la posición cambian según el modelo. Consulta la guía de conectores de MSI y la explicación de Noctua sobre tres y cuatro pines. Para seguir el montaje, tienes nuestra guía del orden de montaje de un PC.
Lo bueno y lo malo
Lo que nos gustó
- Casi todos los conectores encajan de una sola manera.
- El manual identifica los conectores y la orientación de los ledes.
- Están todos serigrafiados en la propia placa.
Lo que no
- El panel frontal sigue siendo pines sueltos sin carcasa común.
- Los dos tipos de RGB se confunden y uno destruye al otro.
- El orden de montaje obliga a desmontar si se hace mal.
Veredicto: treinta conectores y cuatro trampas
La mayoría de los conectores de una placa base están diseñados para que no te puedas equivocar, y funcionan. Los problemas se concentran en el panel frontal, en el conector del procesador y en las tiras RGB.
Con esos tres vigilados, montar un equipo deja de ser un ejercicio de paciencia y pasa a ser una tarde tranquila.
De la pieza que manda en todo eso y de qué cambia entre gamas, la placa base.

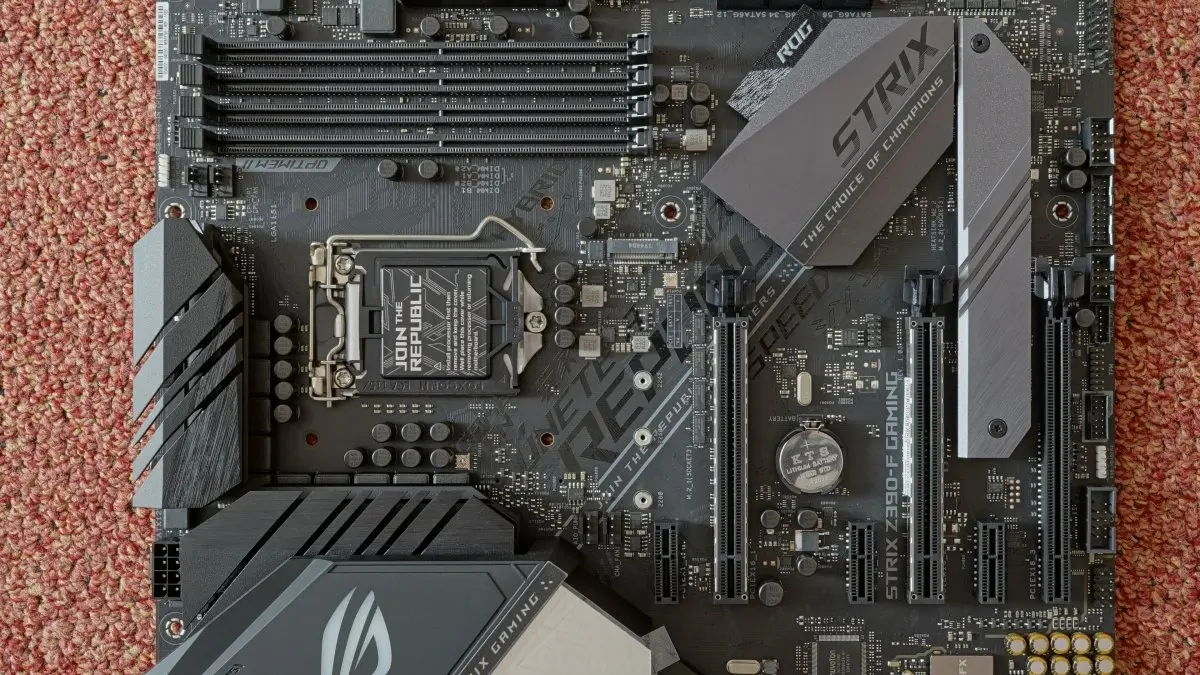

Imagen destacada: placa base Asus ROG Strix Z390-F Gaming, fotografía de PantheraLeo1359531, licencia CC BY 4.0 vía Wikimedia Commons.
